Deco-Lauflicht für Werbung und Schaufenster

Bei dieser Schaltung handelt es sich um ein 3-stufiges inverses LED-Lauflicht mit stufenloser Geschwindigkeitseinstellung. Jeweils zwei von drei Ausgängen sind abwechselnd eingeschaltet. Es entsteht der typische Effekt, wie er aus der LED-Werbung bekannt ist. Pro Ausgang können bis zu 40 LED angesteuert werden, was den Einsatz der Schaltung sehr universell macht.

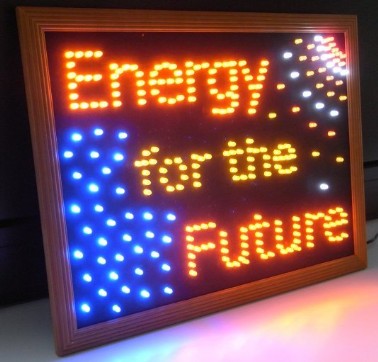

Bei der Anwendung links wird mit den blauen LED eine Bewegung des Wassers mittels des 3-stufigen Lauflichts simuliert, rechts oben sieht man "bewegte" Sonnenstrahlen.

Schaltplan, Schaltungsbeschreibung und Layout

Download "Deco-Lauflicht"
