Arduino-Nano
Würfel mit grünen LED

Download des Programms als pdf-Datei:

Beschreibung:

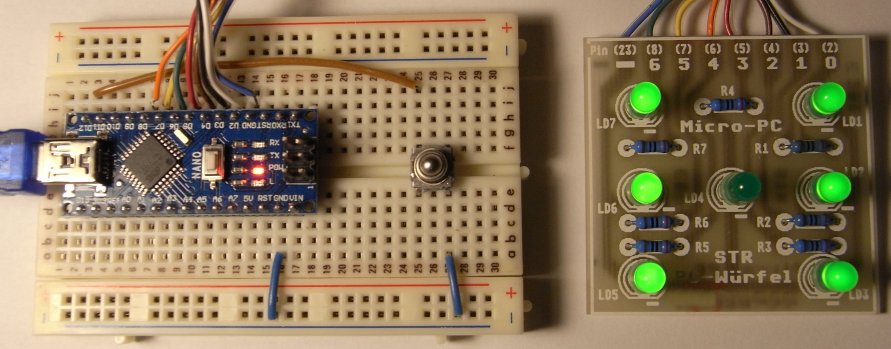

Der LED-Würfel besteht aus 7 grünen Leuchtdioden, um alle Zustände eines Würfel realistisch darstellen zu können. Die LED sind über die Vorwiderstände (270 Ohm) an die Ausgänge D2 bis D8 der Arduino-Platine angeschlossen. Genau zu beachten ist die richtige Zuordnung zu den einzelnen Leuchtdioden. Der Minus-Anschluss (GND) wird mit allen Kathoden (MINUS) der Leuchtdioden verbunden.
Der Taster für die Auslösung des Würfels ist mit D12, der als Eingang geschaltet ist, verbunden. Siehe das Programm!
Die Stromversorgung erfolgt über die USB-Schnittstelle. Ideal als Stromversorgung eignet sich auch ein 5 Volt-Akku (Powerbank).
Steht keine geeignete Platine zur Verfügung, kann der Würfel auch auf einem etwas größeren Steckboard aufgebaut werden.
