IC-Blinker .... eine kleine Schaltung mit 2 LED

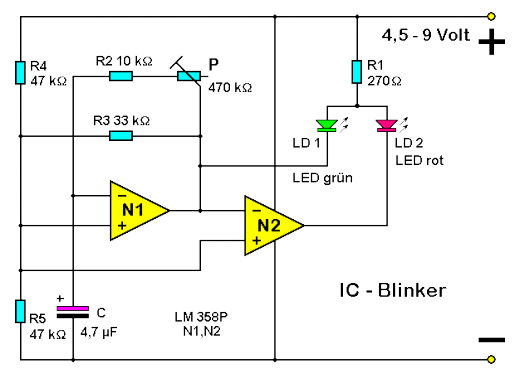

Beschreibung der Schaltung

Das Herz des IC-Blinkers bildet der Zweifach-Operationsverstärker LM 358, der die beiden Leuchtdioden LD1 und LD2 direkt ansteuert. Wird die Schaltung an die Betriebsspannung angeschlossen, so ist im ersten Augenblick der Elko C noch ungeladen.
Die Spannung am invertierenden Eingang (-) von N1 ist daher 0 Volt. Am nicht-invertierenden Eingang (+) liegt also auf jeden Fall eine höhere Spannung. Die Spannung am Ausgang von N1 liegt daher nahe an der positiven Betriebsspannung, was bewirkt, dass C über P und R2 geladen wird. Da jetzt R3 parallel zu R4 liegt, wird der Schaltpunkt am nicht-invertierenden Eingang nach PLUS verschoben.
Erst wenn die Spannung am Elko C die Spannung am + Eingang überschreitet, schaltet der Operationsverstärker seinen Ausgang nach MINUS. Nun wird C über R2 und P entladen, bis der untere Umschaltpunkt - jetzt liegt R3 parallel zu R5 - erreicht wird. Beide Schaltpunkte werden somit vom Spannungsteiler R4/R5 und vom Widerstand R3 bestimmt. Operationsverstärker N2 dient als Schalter und invertiert die Pegel am Ausgang von N1, weshalb die beiden LED abwechselnd blinken.

Bestückungsplan vergrößert

Platinenlayout vergrößert
